המהפכה בעולם עיבוד המתכת: מכונות חיתוך בלייזר לצינורות ופרופילים

טכנולוגיות הליבה במכונות חיתוך מתכת בלייזר לצינורות

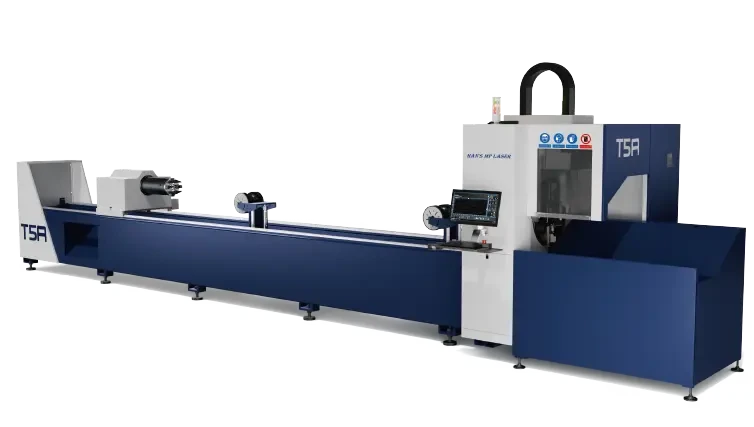

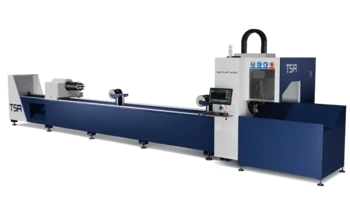

מכונת חיתוך לייזר לצינורות צריכה לתאם בין תנועה ישרה של ראש החיתוך לבין הסיבוב והתנועה של חומר הגלם. במקביל, עליה לשמור על אחיזה יציבה ולפצות על שינויים הנובעים מאורך הצינור, ממשקלו ומצורת החתך שלו.

לשם כך משולבות במכונות המתקדמות מספר טכנולוגיות מרכזיות.

מקור פייבר לייזר

מקור פייבר לייזר מפיק קרן ממוקדת המועברת אל ראש החיתוך באמצעות סיב אופטי. ניתן לשלב במכונות מקורות לייזר בהספקים שונים, בהתאם לדגם, לסוג המתכת, לעובי הדופן ולקצב הייצור הנדרש.

הספק הלייזר משפיע על יכולת המכונה להתמודד עם עוביים וחומרי גלם שונים, אך הוא אינו הגורם היחיד שקובע את איכות העבודה. יש משמעות גם ליציבות הצינור, לדיוק התנועה, להגדרות החיתוך ולתיאום בין ראש הלייזר לבין מנגנון הסיבוב.

מקור לייזר עוצמתי אינו יכול לבדו לפצות על צינור שאינו ממורכז או על חומר גלם ששוקע במהלך העבודה. לכן יש להתייחס אליו כחלק ממערכת מלאה, ולא כנתון היחיד שעליו מבוססת יכולת המכונה.

תפסנים פנאומטיים בעלי מרכוז עצמי

התפסנים, המכונים גם Chucks, מחזיקים את הצינור ומסובבים אותו במהלך החיתוך. תפסנים בעלי מרכוז עצמי מתאימים את האחיזה למידות חומר הגלם ומסייעים למקם את מרכז הצינור ביחס לציר הסיבוב.

המרכוז חשוב במיוחד כאשר נדרש לבצע חיתוכים במספר דפנות. כאשר הצינור אינו ממוקם בצורה מדויקת, פתח שנחתך בצד אחד עלול שלא להתיישר כראוי עם פתח או נקודת חיבור בצד אחר.

במכונות השונות ניתן למצוא תפסנים מסדרות 120 ו-240, בהתאם לטווח המידות, למשקל חומר הגלם ולייעוד המכונה. בסדרת MPS-X, לדוגמה, תפסן 120 משמש לעיבוד מהיר של צינורות קטנים, ואילו תפסן 240FS מיועד לפרופילים בינוניים וכבדים יותר.

מבנה אטום לאבק ולשאריות מסייע להגן על מנגנון התפסן בסביבת הייצור. האחיזה עצמה צריכה להיות חזקה מספיק כדי למנוע תזוזה, אך גם מבוקרת כדי לא לעוות צינורות בעלי דופן דקה.

תמיכה צפה לצינורות ארוכים

צינור ארוך עלול לשקוע בהשפעת משקלו כאשר חלק גדול ממנו נמצא מחוץ לאזור האחיזה. השקיעה יכולה ליצור רעידות, לשנות את מיקום החומר ולהשפיע על יציבות החיתוך.

מנגנוני Floating Support ממוקמים באזורי הטעינה והפריקה ונעים בהתאם למצבו של הצינור. הם תומכים בחומר ומסייעים לשמור אותו בגובה המתאים לאורך העבודה.

התמיכה חשובה במיוחד בעת עיבוד פרופילים מרובעים, מלבניים או פתוחים. כאשר פרופיל כזה מסתובב, נקודת המגע שלו עם התמיכה משתנה. מנגנון שיכול לעלות ולרדת בהתאם לתנועה מסייע לשמור על יציבות החומר ולצמצם הפרעות לתהליך החיתוך.

מערכת התמיכה אינה מחליפה את התפסנים. התפסנים אחראים על האחיזה והסיבוב, בעוד שהתמיכות מסייעות לשאת את חלקי הצינור שנמצאים מחוץ לאזור ההידוק.

צמצום שארית הקצה באמצעות Offside Cutting

במהלך חיתוך צינורות נשאר בדרך כלל קטע חומר באזור שבו התפסן אוחז בצינור. קטע זה מכונה שארית קצה, ולעיתים לא ניתן להשתמש בו לייצור חלק נוסף.

טכנולוגיית Offside Cutting ושימוש בטופרי משיכה משוננים נועדו לאפשר ניצול טוב יותר של קצה חומר הגלם. בהתאם למבנה המכונה ולתוכנית החיתוך, ניתן לשנות את אופן האחיזה ולהביא את אזור החיתוך קרוב יותר לקצה הצינור.

במערכות מסוימות ניתן לצמצם את שארית הקצה לטווח של 0-50 מ״מ. הנתון בפועל תלוי בדגם, בתצורת התפסנים, בגאומטריית החלק ובסדר פעולות החיתוך. לכן המונח ״0 שאריות״ מתאר יכולת אפשרית בתנאים מתאימים, ולא תוצאה קבועה בכל עבודה.

המשמעות התפעולית בולטת בעיקר בייצור סדרתי. צמצום של מספר מילימטרים או סנטימטרים בכל מוט עשוי להצטבר לאורך מאות צינורות ולשפר את ניצול חומר הגלם.

היכולת הזו חשובה במיוחד בעבודה עם חומרי גלם יקרים או בתהליכים שבהם נעשה שימוש קבוע במוטות ארוכים. עם זאת, יש לשמור על אזור אחיזה מספק כדי שהצינור יישאר יציב ובטוח לאורך החיתוך.

חיתוך זוויתי באמצעות ציר Swing

ראש חיתוך רגיל פועל בדרך כלל בניצב לפני השטח. ציר צידוד מסוג Swing מאפשר להטות את ראש החיתוך וליצור קצוות משופעים כחלק מתהליך העבודה.

בהתאם לתצורת המכונה, ניתן לבצע חיתוך בזווית של עד 45 מעלות לכל כיוון וליצור פאזות בתצורות V,‏ Y ו-X. תצורות אלו יכולות לשמש להכנת קצוות לקראת ריתוך או לחיבור בין חלקים.

כאשר הפאזה נוצרת כבר בשלב החיתוך, ניתן במקרים מתאימים להפחית את היקף ההשחזה, הכרסום או ההכנה הידנית הנדרשים לאחר מכן. אין פירוש הדבר שכל עיבוד משלים מתבטל, אלא שניתן להכין את החלק בצורה מתקדמת יותר עוד לפני שהוא עובר לשלב ההרכבה או הריתוך.

היתרון הוא גם ברמת החזרתיות. כאשר הזווית נוצרת לפי תוכנית ממוחשבת, ניתן לשמור על גאומטריה עקבית יותר לאורך סדרת החלקים.

חיתוך זוויתי מתאים במיוחד לקונסטרוקציות, לצנרת, לשלדות ולחלקים שבהם צורת הקצה משפיעה על החיבור בין הרכיבים.

טעינה אוטומטית ורציפות העבודה

מערכות Automatic Loading מיועדות להזין את הצינורות אל המכונה בצורה חצי-אוטומטית או אוטומטית. הן עשויות לכלול מחסנית לחומרי גלם, מנגנון הפרדה ומערכת שמעבירה את הצינור אל אזור האחיזה.

הטעינה האוטומטית מצמצמת את הצורך בהרמה ובהצבה ידנית של כל מוט. היתרון שלה בולט בעיקר בייצור סדרתי, כאשר המכונה עובדת לאורך משמרות ונדרש מעבר רציף בין צינור אחד לצינור הבא.

עם זאת, אוטומציה יעילה אינה מסתיימת בשלב הטעינה. צריך להתייחס גם לאופן שבו החלקים המוגמרים יוצאים מהמכונה. חלקים ארוכים או כבדים דורשים מנגנוני תמיכה ופריקה המתאימים למידותיהם ולמשקלם.

כאשר מערכות ההזנה, החיתוך והפריקה מתואמות ביניהן, ניתן להפחית זמני המתנה ולשפר את רציפות העבודה. כך המכונה הופכת מעמדת חיתוך עצמאית לחלק ממערך ייצור רחב יותר.

אפשרויות לטעינה חצי-אוטומטית או אוטומטית מופיעות במכונות הצינורות באתר, אך היקף האוטומציה משתנה בין הדגמים ובין התצורות.

מגוון צינורות ופרופילים לעיבוד בלייזר

מכונות חיתוך מתכת בלייזר לצינורות אינן מוגבלות לחומר גלם עגול. בהתאם למבנה התפסנים, למערכות התמיכה, לתוכנת הבקרה ולקיבולת המכונה, ניתן לעבד מגוון רחב של חתכים.

עיבוד של פרופיל פתוח מורכב יותר מעיבוד צינור עגול. מרכז הכובד, נקודות המגע והמרחק מראש החיתוך עשויים להשתנות במהלך הסיבוב. לכן נדרש תיאום מדויק בין התפסנים, מערכות התמיכה וראש החיתוך.

טווחי העיבוד משתנים בין המכונות. לדוגמה, MPS-T5 Mini מיועדת לצינורות ולפרופילים בטווח של 10-120 מ״מ, בעוד MPS-T5 ודגמים מסוימים בסדרת MPS-X מגיעים לטווח של עד 230 מ״מ.

המכונות מיועדות לעיבוד מתכות כמו פלדת פחמן, נירוסטה, אלומיניום ונחושת, בהתאם ליכולת הדגם, להספק מקור הלייזר ולעובי חומר הגלם.

יישומים של חיתוך צינורות ופרופילים בלייזר

היכולת ליצור פתחים, חריצים, קצוות וחיבורים בתהליך ממוחשב אחד הופכת את הטכנולוגיה לרלוונטית למגוון ענפי ייצור.

בתעשיית הריהוט ניתן לעבד צינורות ופרופילים המשמשים לשלדות של שולחנות, כיסאות, מדפים ויחידות אחסון. בתעשיית הרכב והתחבורה ניתן לייצר רכיבים לשלדות, מסגרות ותושבות.

בתחום מתקני הספורט והכושר ניתן ליצור מסגרות, ידיות, זרועות ונקודות חיבור חוזרות. מערכות אוורור, מתקנים חקלאיים, מדפים תעשייתיים וקונסטרוקציות מתכת דורשים גם הם עיבוד של צינורות ופרופילים במגוון מידות וצורות.

כאשר הפתחים והחיבורים נוצרים כבר במכונת הלייזר, החלק יכול לצאת מהתהליך כשהוא מוכן יותר לשלבי ההרכבה, הריתוך או הגימור. כך ניתן להפחית סימון ידני וכיוונים חוזרים בין תחנות עבודה.

ממכונת חיתוך למערכת ייצור מתקדמת

הקפיצה הטכנולוגית בתחום חיתוך הצינורות והפרופילים אינה מסתכמת במהירות החיתוך. המשמעות הרחבה יותר היא האפשרות לשלב אחיזה, סיבוב, תמיכה, חיתוך ואוטומציה במסגרת תהליך ממוחשב אחד.

התפסנים מסייעים להחזיק ולמרכז את חומר הגלם, התמיכות הצפות שומרות על יציבותם של צינורות ארוכים, Offside Cutting נועדה לשפר את ניצול קצה הצינור וציר Swing מאפשר ליצור חיתוכים זוויתיים ופאזות.

מערכות טעינה אוטומטיות תומכות ברציפות העבודה ומפחיתות פעולות הזנה חוזרות. כל טכנולוגיה נותנת מענה לשלב אחר בתהליך, אך התרומה המשמעותית מתקבלת כאשר המערכות מותאמות זו לזו ולסוג הייצור.

עבור מפעלים המעבדים צינורות ופרופילים, מכונות חיתוך מתכת בלייזר מאפשרות להפוך חומר גלם ארוך לחלק מורכב ומדויק בתהליך מסודר יותר. כאשר המכונה מותאמת לצורת הפרופילים, למידותיהם, למשקלם ולהיקף העבודה, ניתן לשפר את החזרתיות, לצמצם עיבודים משלימים ולנצל את חומר הגלם בצורה יעילה יותר.
